Le principe


Définitions


Un exemple simpliste en introduction

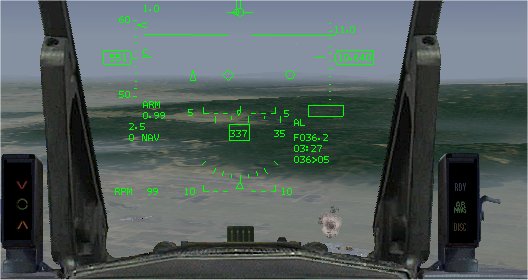

Le VIP est le rond à droite du WP
L'OA est l'espèce de petite pyramide surmontée d'un petit index
Le F16 est encore à 36 N du WP5 (la cible Koksan)
Le pilote va devoir "aller prendre son axe" de passe de tir en virant vers la droite
pour ensuite se ramener par un break à gauche sur l'alignement VIP, WP, OA

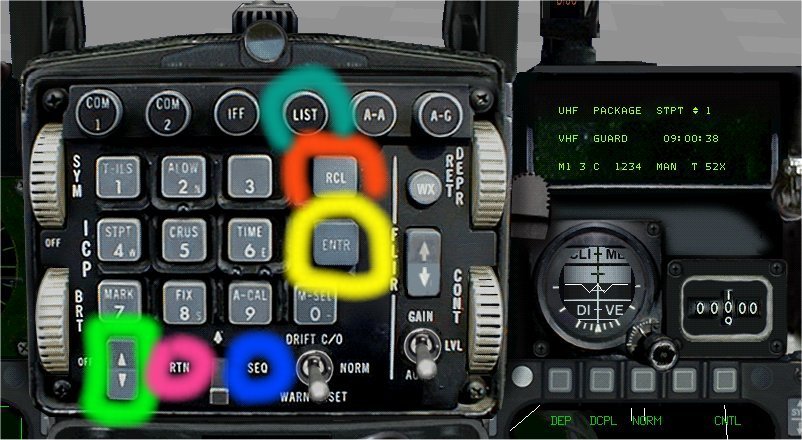

Rappel sur l'ICP



Vous allez utiliser des touches de fonctions générales :

  • RTN : sortie des pages et retour à la configurations DED telle que montrée sur cette photo
  • Double flèche :    passage de ligne en ligne
  • SEQ : passage à des sous pages
  • ENTR : touche ENTREE de l'ICP
  • RCL :   touche d'effacement des données saisies (1 coup 1 chiffre, 2 coups rapides :effacement total
  • LIST : permet d'accéder à une liste d'autre pages dans l'affichage DED.

Réglage du VIP

  • Se mettre sur le way point pour lequel on veut définir le VIP !!!!!!
  • Cliquer sur LIST, le menu ci contre s'affiche dans l'affichage DED
  • On voit que le VIP est le 3 : on clique sur la touche 3 de l'ICP,

  • L'affichage change alors !
  • Içi on est sur le VIP n° 8
  • TBRG = Target Bearing

  • En utilisant les touches numériques (0, 1, 2, 3, ...9) de l'ICP, on rentre d'abord dans TBRG le relèvement du VIP vu du WP : ici 230°
  • On utilise la touche CLR pour corriger les données
  • On clique sur ENTR lorsque la donnée est bonne

  • RGN = Range
  • En utilisant les touches numériques (0, 1, 2, 3, ...9) de l'ICP, on rentre d'abord dans RNG la distance du VIP au WP : ici 14000 ft soit 4500 m.
  • On utilise la touche CLR pour corriger les données
  • On clique sur ENTR lorsque la donnée est bonne

  • ELEV = Elévation
  • On peut alors rentrer la différence d'altitude en pied du VIP et du WP.
  • Si on laisse à  zéro, VIP et WP seront dans un même plan horizontal (choix retenu en général).
  • Mais on peut mettre le VIP à 10 000 pieds. On le verra alors à angel 10 en plein ciel.
  • On clique sur ENTR  lorsque la donnée est bonne

  • On clique alors sur RTN et on retrouve l'affichage initial de l'affichage DED.

Réglage de l'OA

  • Se mettre sur le way point pour lequel on veut définir l'AO !!!!!!
  • Cliquer sur LIST, le menu ci contre s'affiche dans l'affichage DED
  • On va passer par une sous page de l'option 1 DEST : on clique sur la touche 1 de l'ICP,
  • La page DED ci contre s'affiche. Le WP est le point 5. La double flèche permettrait d'en changer.

  • On peut en profiter pour ajuster les coordonnées GPS du WP désignant la cible en
    • saisissant la latitude
    • puis en appuyant sur ENTR de l'ICP
    • en saisissant la longitude.

  • Cela fait, on appuie alors sur SEQ et on arrive sur la page de réglage de l'OA1

  • La double flèche permettrait de changer de WP (nous voyons qu'içi le WP est le 1).
  • On va saisir la distance puis appuyer sur ENTR

  • On va ensuite saisir le relèvement de l'OA vu du WP  puis appuyer sur ENTR
  • Eventuellement, on va saisir aussi l'altitude que l'on affecte au point.

  • Les coordonnées de l'OA1 étant saisies, on appuie alors sur SEQ et on arrive sur la page de réglage de l'OA2.
  • Si on utilise l'OA2, on reprend à l'identique.

  • On clique alors sur RTN et on retrouve l'affichage initial de l'affichage DED.

Réglage du VRP

  • Remarque : Non utilisé dans ce premier exemple

  • Se mettre sur le way point pour lequel on veut définir le VRP !!!!!!
  • Cliquer sur LIST, le menu ci contre s'affiche dans l'affichage DED
  • On voit que le VRP est le 9 : on clique sur la touche 9 de l'ICP.
  • On trouve alors une page DED que l'on rempli comme pour le VIP.
